VHM-LEITERPLATTEN
BOHRER
|

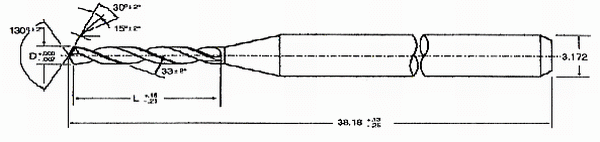

SERIE 100
|
|

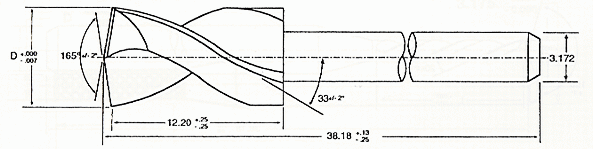

SERIE 200
|
|
DIA
|
L[ mm ]
|
DIA
|
L[ mm]
|
| |
|
|
|
|
0,20
|
2,30
|
0,20
|
3,50
|
|
0,25
|
3,00
|
0,25
|
4,50
|
|
0,30
|
3,80
|
0,30
|
5,00
|
|
0,35
|
4,00
|
0,35
|
5,00
|
|
0,40
|
5,00
|
0,40
|
6,90
|
|
0,45
|
5,00
|
0,45
|
6,90
|
|
0,50
|
5,00
|
0,50
|
7,00
|
|
0,55
|
5,00
|
0,55
|
7,00
|
|
0,60
|
5,00
|
0,60
|
8,00
|
|
0,65
|
6,00
|
0,65
|
8,00
|
|
0,70
|
8,00
|
0,70
|
9,50
|
|
0,75
|
8,00
|
0,75
|
9,50
|
|
0,80
|
8,00
|
0,80
|
9,50
|
|
0,85-3,17*
|
10,00
|
|
| |
|
* ø fortlaufend, steigend in
0,05 mm
|
|
SERIE 150
|
|
DIA
|
|
DIA
|
|
3,20
|
4,20
|
|
3,25
|
4,25
|
|
3,30
|
4,30
|
|
3,35
|
4,35
|
|
3,40
|
4,40
|
|
3,45
|
4,45
|
|
3,50
|
4,50
|
|
3,55
|
4,55
|
|
3,60
|
4,60
|
|
3,65
|
4,65
|
|
3,70
|
4,70
|
|
3,75
|
4,75
|
|
3,80
|
4,80
|
|
3,85
|
4,85
|
|
3,90
|
4,90
|
|
3,95
|
4,95
|
|
4,00
|
5,00
|
|
4,05
|
5,05
|
|
4,10
|
5,10
|
|
4,15
|
5,15-6,50*
|
|
* ø fortlaufend, steigend in
0,05 mm
|

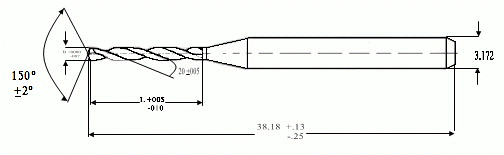

NIPPEL-BOHRER
|
SERIE 700
|
|
DIA
|
|
SPIRALE/FLUTE
|
|
|
|
|
0,70
|
|
7,00
|
|
0,80
|
|
7,00
|
|
0,90
|
|
7,00
|
|
1,00
|
|
7,00
|
|
1,10
|
|
7,00
|
|
1,20
|
|
7,00
|
|
1,30
|
|
7,00
|
|
1,40
|
|
7,00
|
|
1,50
|
|
7,00
|
|
1,60
|
|
7,00
|
BOHRPARAMETER-TABELLE
Drilling Parameters for PCB's |
| |
Ein-/Doppelseitige Platten |
Mehrlagenschaltungen |
| Durchmesser mm |
Spindelgeschwindigkeit U/min |
Vorschub m/min |
Vorschub m/min |
|
0,30 - 0,35
|
120 x 1.000
|
2,4
|
2,0
|
|
0,40 - 0,45
|
100
|
2,6
|
2,2
|
|
0,50 - 0,55
|
100
|
3,0
|
2,5
|
|
0,60 - 0,65
|
80
|
3,9
|
3,0
|
|
0,70 - 0,75
|
76
|
4,5
|
3,0
|
|
0,80 - 0,85
|
68
|
4,6
|
3,0
|
|
0,90 - 0,95
|
62
|
4,8
|
3
|
|
1,00 - 1,05
|
55
|
5,0
|
2,8
|
|
1,10 - 1,15
|
52
|
4,8
|
2,8
|
|
1,20 - 1,25
|
48
|
4,4
|
2,6
|
|
1,30 - 1,35
|
44
|
4,0
|
2,6
|
|
1,40 - 1,45
|
40
|
3,8
|
2,4
|
|
1,50 - 1,55
|
38
|
3,6
|
2,3
|
|
1,60 - 1,70
|
35
|
3,3
|
2,1
|
|
1,80 - 1,90
|
31
|
2,9
|
2,0
|
|
2,00 - 2,20
|
28
|
2,8
|
1,9
|
|
2,30 - 2,50
|
24
|
2,6
|
1,7
|
|
2,60 - 2,80
|
22
|
2,4
|
1,5
|
|
2,90 - 3,17
|
22
|
2,2
|
1,4
|
|
3,20 - 3,40
|
18
|
1,8
|
1,8
|
|
3,50 - 3,70
|
18
|
1,8
|
1,8
|
|
3,80 - 4,00
|
18
|
1,5
|
1,5
|
|
4,10 - 4,30
|
18
|
1,5
|
1,5
|
|
4,40 - 4,60
|
15
|
1,5
|
1,5
|
|
4,70 - 4,90
|
15
|
1,5
|
1,5
|
|
5,00 - 6,00
|
15
|
0,8
|
0,8
|
|
6,10 - 6,50
|
15
|
0,8
|
0,8
|
| |
| Bohren von
Teflon/ Drilling of Teflonboards: Reduzierung der Vorschubwerte und
Drehzahl um 30% -Reduce speed and feed by 30% |
| |
| * in
Abhängigkeit von Material und Lagenhöhe-Bohrstapel |
|
|
